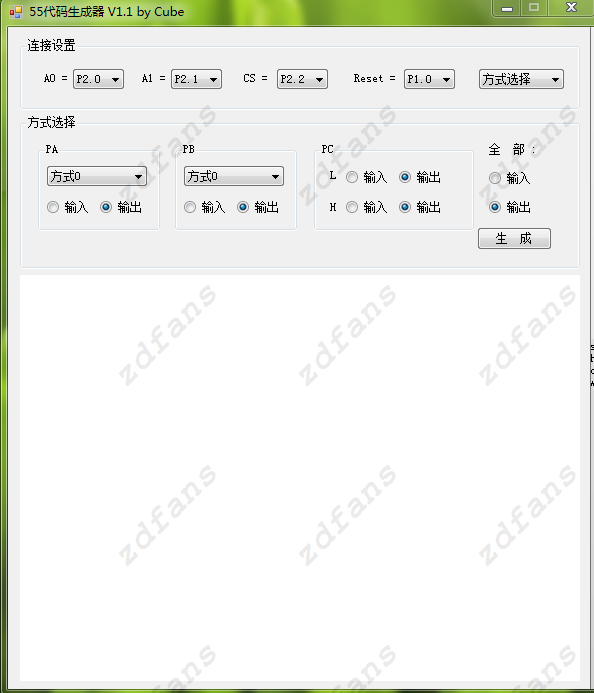

55代码生成器是一款简单小巧的代码生成工具,专门为8255芯片而打造。它拥有简洁直观的功能面板,没有太多的功能按钮,帮助用户通过简单的设置,即可生成8255芯片指定代码部分。它可以一键生成8255代码,方便又快捷,提供多种AO设置连接,可以根据8255的生成代码选择是否需要对其进行修改,也可以选择全部输出或者全部输入;提供两种方式选择,可以选择位操作或者方式选择进行代码生成,支持对相应的PA以及PB进行方式选择限制,选择后即可生成相应的代码。欢迎有需要的朋友前来免费下载。
软件功能
支持自定义设置AO连接出口,内置8种AO连接配置可供选择
在连接设置栏中,依然提供与AO连接数目担当的A1连接接口
支持CS连接接口设置,可以根据工作需要进行点击选择相应的连接接口
提供两种方式选择,可以选择位操作或者方式选择进行代码生成
支持对相应的PA以及PB进行方式选择限制,选择后即可生成相应的代码支持AO连接插座自定义设置,可选择8种内置AO连接配置
。在连接设置栏中,仍然提供带有AO连接编号的A1连接接口
。支持CS连接界面设置,可根据工作需要点击选择对应的连接界面
。提供两种模式,包括位操作或代码生成模式选择
。
软件特色
提供多种AO设置连接,包括:P2.0、P2.1、P2.2、P2.3、P2.4、P2.5、P2.6、P2.7
。可以根据生成的8255
代码选择是否需要设置。可以选择全部输出,也可以选择全部输入,可以根据实际情况选择[//]。包括l和h输入/输出模式
,提供了一个直观的功能面板,鼠标可以直接点击的功能按钮【/br/】并不多,不需要使用键盘【/br/】,生成8255代码方便快捷。

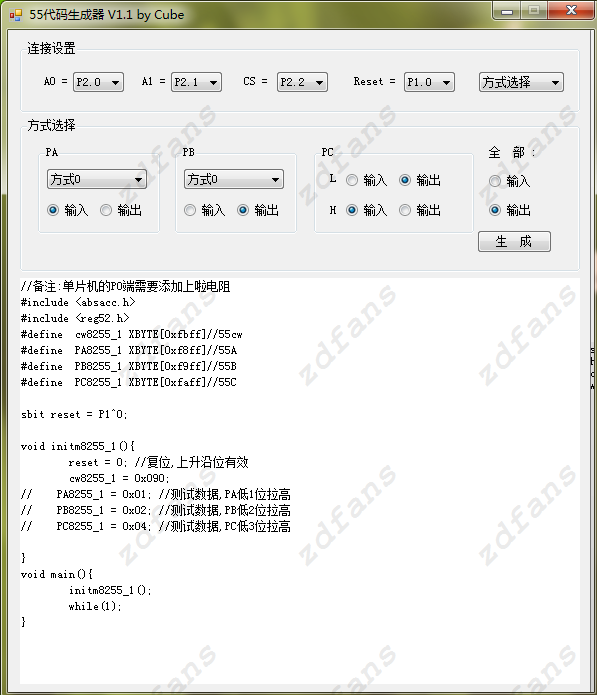

使用说明
具体的连线关系:
8255数据线D0-D7连接8951的P0
8255的WR/RD连接8951的WR/RD
S,A0,A1只能接在P2中,而也CS可以接在8951的ALE口上
RESET连接8951任意闲置的IO口上即可.我这里默认设置在P1/P3口
