Proteus7.8的官方版本是来自英国Labcenter电子公司的EDA工具软件。Proteus软件具有原理布局、PCB自动或手动布线、电路仿真等与其他EDA工具相同的功能,其革命性的功能在于其电路仿真具有交互性,针对微处理器应用。也可以基于原理图直接在虚拟样机上编程,实现软件源代码级的实时调试。如果有显示和输出,也可以看到操作后输入输出的效果。系统配置的示波器、逻辑分析仪等虚拟仪器不需要其他任何东西。Proteus为您建立了完整的电子设计开发环境。有需要的朋友们可以在我们统一下载试试这款proteus7.8软件哦!
Proteus7.8软件的特性
①实现了单片机仿真和SPICE电路仿真的结合。它具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真等功能。有各种虚拟仪器,如示波器、逻辑分析仪和信号发生器。
②支持主流单片机系统的仿真。目前支持的MCU类型有:68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外设芯片。
③提供软件调试功能。在硬件仿真系统中,具有全速、单步、设置断点等调试功能。同时,它可以观察各种变量和寄存器的当前状态,所以在软件仿真系统中,它也必须具备这些功能。同时支持第三方软件编译调试环境,如keil c51uvsision 2等软件。
④具有强大的原理图绘制功能。总之,该软件是一款集单片机和SPICE分析于一体的仿真软件,功能极其强大。本章介绍ProteusISIS软件的工作环境和一些基本操作。
Proteus7.8软件功能
1.智能原理图设计。
丰富的设备库:超过2.7万种组件,可以轻松创建新组件;
智能设备搜索:通过模糊搜索可以快速定位所需设备;
智能连接功能:自动连接功能使接线简单快捷,大大缩短绘图时间;
支持总线结构:使用总线器件和总线布线,使电路设计简洁明了;
输出高质量的图纸:通过个性化设置,可以生成打印质量的BMP图纸,方便用于WORD、POWERPOINT等各种文档。
2.完善的电路模拟功能。
ProSPICE混合仿真:基于工业标准SPICE3F5,实现数字/模拟电路的混合仿真;
超过27000台仿真设备:仿真设备可以通过内部原型自行设计,也可以使用厂商的SPICE文件,Labcenter不断发布新的仿真设备,导入第三方发布的仿真设备;
各种激励源:包括DC、正弦、脉冲、分段线性脉冲、音频(使用wav文件)、指数信号、单频调频、数字时钟和码流,支持文件形式的信号输入;
丰富的虚拟仪器:示波器、逻辑分析仪、信号发生器、DC电压/电流表、交流电压/电流表、数字模式发生器、频率计/计数器、逻辑探头、虚拟终端、SPI调试器、I2C调试器等13种面板操作生动的虚拟仪器。
生动的仿真表明,引脚的数字电平用彩色点表示,导线对地电压用不同的颜色表示。动态设备(如电机、显示设备和按钮)的使用可以使模拟更加直观和生动。
高级图形模拟功能(ASF):基于图标的分析可以准确分析电路的许多指标,包括工作点、瞬态特性、频率特性、传输特性、噪声、失真、傅里叶频谱分析等。,还可以进行一致性分析;
3.微控制器协同仿真功能。
支持主流CPU类型,如ARM7、8051/52、AVR、PIC10/12、PIC16、PIC18、PIC24、dsPIC33、HC11、BasicStamp、8086、MSP430等。CPU的种类会随着版本升级不断增加,比如CORTEX和DSP处理器很快就会得到支持;
proteus7.8支持通用外设型号,如字符液晶显示模块、图形液晶显示模块、LED点阵、LED七段显示模块、键盘/按键、DC/步进/伺服电机、RS232虚拟终端、电子体温计等。它的CompIM(COM端口物理接口模型)还可以使仿真电路通过PC串口和外部电路实现双向异步串行通信。
实时仿真:支持UART/USART/EUSARTs仿真、中断仿真、SPI/I2C仿真、MSSP仿真、PSP仿真、RTC仿真、ADC仿真、CCP/ECCP仿真;
编译调试:支持MCU汇编语言的编辑/编译/源代码级模拟,有8051、AVR、PIC汇编编译器,也可以结合第三方集成编译环境(如IAR、Keil、Hitech)进行高级语言的源代码级模拟调试;
4.实用的PCB设计平台。
从原理图到PCB的快速路径:原理图设计完成后,可以一键进入ARES的PCB设计环境,实现从概念到产品的完整设计;
高级自动布局/布线功能:支持设备自动/手动布局;支持无网格自动布线或手动布线;支持管脚交换/门交换,使PCB设计更加合理;
完整的PCB设计功能:最多16层铜箔,2层丝网印刷,4层机械层(含板边),灵活的布线策略供用户设置,自动设计规则检查,3D视觉预览;
支持多种输出格式:可以输出多种格式的文件,包括Gerber文件的导入或导出,方便与其他PCB设计工具(如protel)的相互转换和PCB设计加工。
Proteus7.8安装步骤

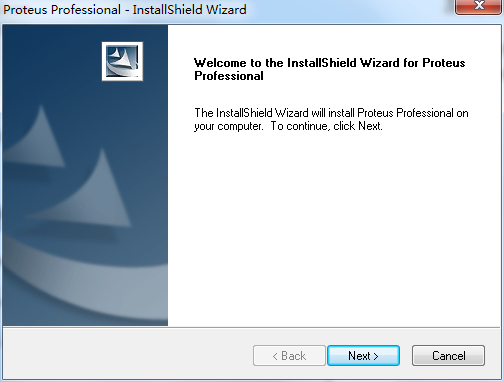

1.在统一下载下载Proteus7.8正式版的压缩包,解压后双击exe文件,进入安装界面,点击下一步。

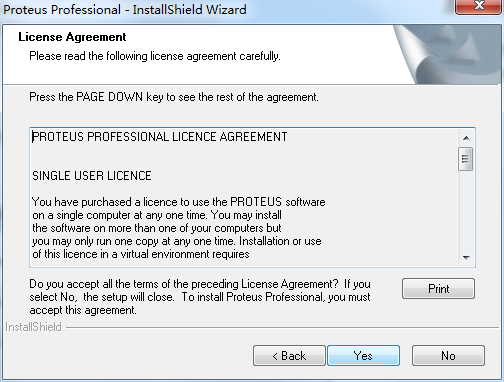

2.检查软件许可协议,然后单击是。

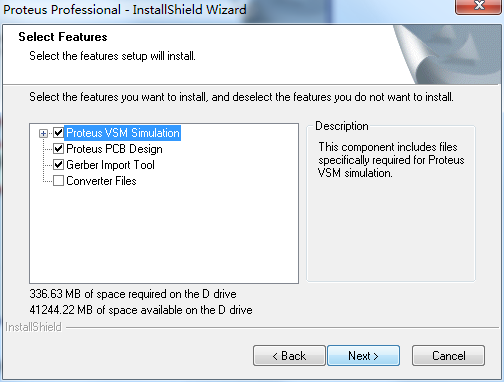

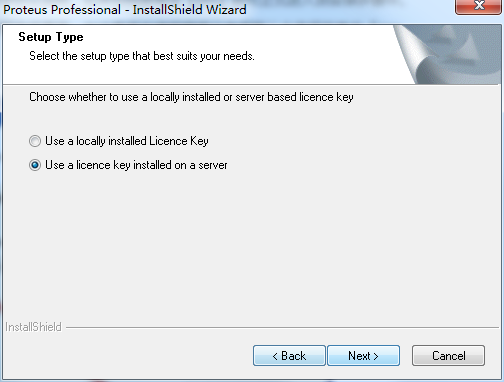

3.选择安装类型,选择第二个选项,然后单击下一步。

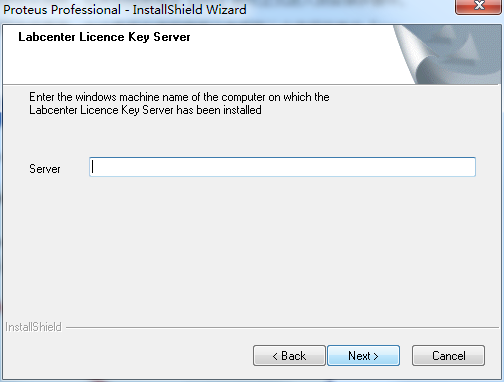

4.点击下一步。

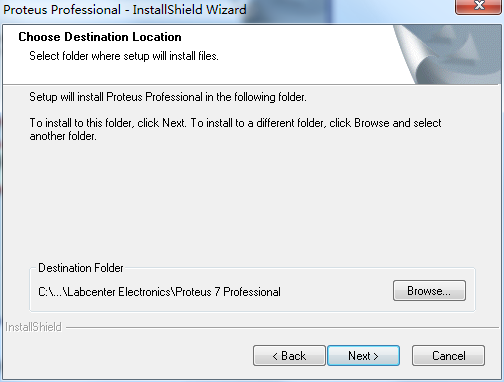

5.设置软件安装位置。点击浏览,自由设置软件安装位置。建议您选择将其安装在D驱动器上,然后单击“下一步”。
6.点击下一步。

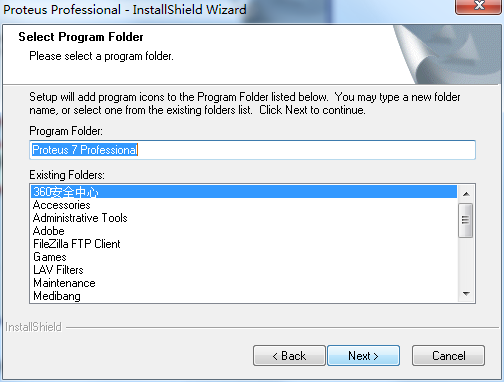

7.默认情况下,选择程序文件夹,然后单击“下一步”。
8.Proteus7.8正式版正在安装中,我们会耐心等待。

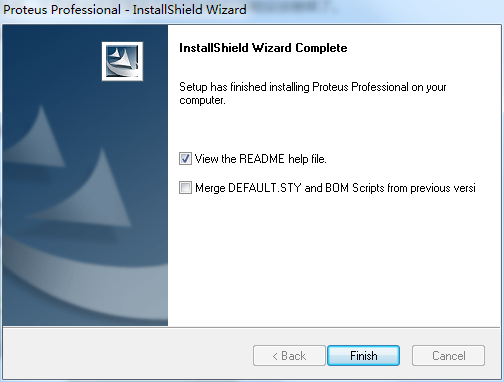

9.软件已成功安装。
Proteus7.8的用法
proteus是如何模拟的?

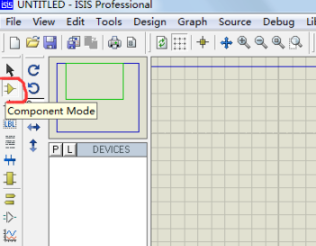

1.首先需要打开proteus,然后根据图中的提示选择【组件】按钮。

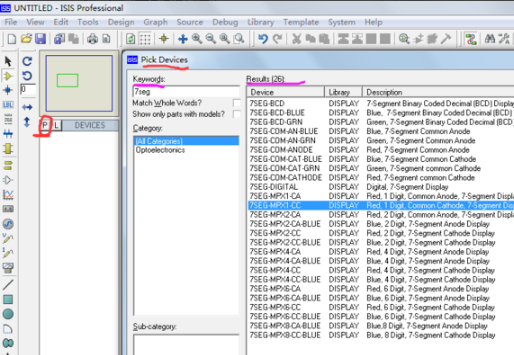

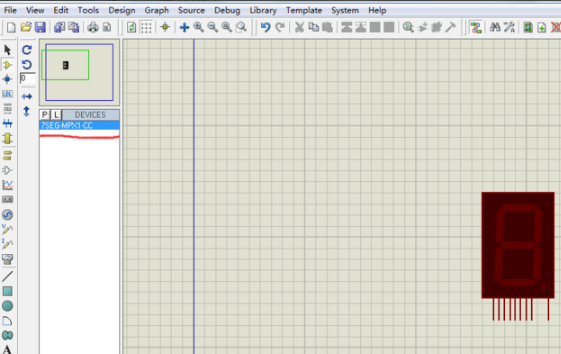

2.选择图中所示的[P]选项,搜索您想要的组件,然后[确定]。

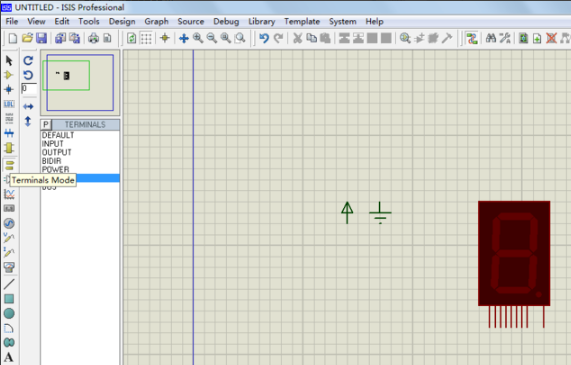

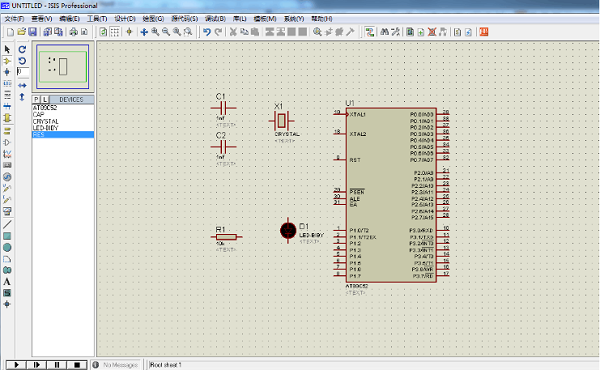

3.选择后,可以在操作界面画出图片。

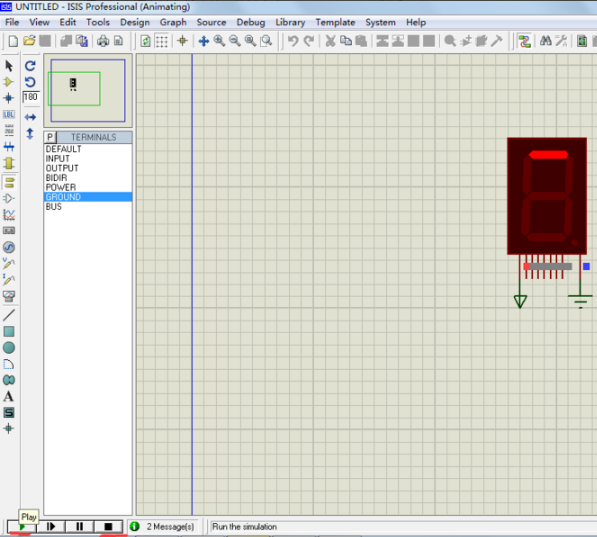

4.最后,点击左下角的播放按钮开始模拟。你可以选择暂停和停止。
Proteus7.8常见问题
Proteus7.8正式版如何画多条线?
打开Proteus7.8正式版,请在左侧功能栏中选择需要画线的工具,选择【p】选项进入设置选择。可以在界面最右侧观看第一个功能的预览效果。
更新Proteus7.8的日志
以及ISIS ARES核心应用:
改进了ISIS中的“跟我来”布线。
技术文件/技术菜单。
-这些是有效的印刷电路板布局模板。
-可以提前放置板材边缘和钻孔等机械数据。
-可以预定义设计规则和网络类别。
-可以预定义网格、启动单位、图层使用和字体大小。
-技术数据可用于新设计和/或应用于现有设计。
ARES中的颜色集。
-从“查看图层”对话框中切换不同的可见图层和颜色。
-使用不同的颜色集进行打印,而不是编辑。
-使用非黑色背景颜色。
焊盘样式的尺寸显示在预览窗口中。
基于HTML帮助重写/改进在线帮助系统。
完全兼容Windows 7。
