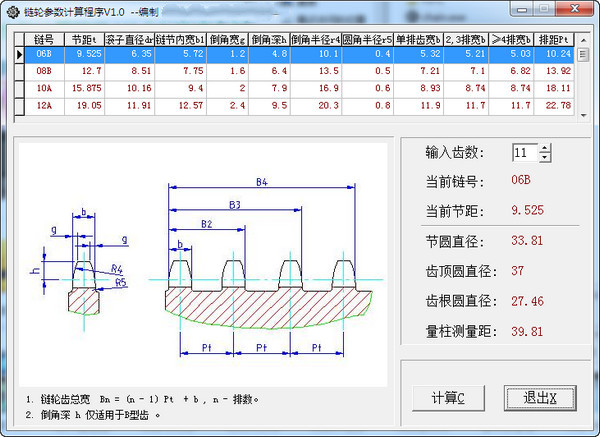

链轮参数计算工具官方版本是一款小巧实用的链轮计算软件。链轮参数计算工具最新版本的界面直观简洁。用户只需输入相关数据,点击【计算】,即可轻松计算各种数据。链轮参数计算工具操作简单,使用方便,是专门为从事相关工作的人设计的。
链轮参数计算工具软件功能。
分度圆直径:d = p/sin180/z p =节距见表z=齿数。
齿顶圆(外径):d = p× (0.54+cot180/z)。
普通链轮节距:
3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.05
三分,四分,五分,六分。
分度圆直径:d = p/sin (180/z)。
顶圆直径:dmax=d+1.25p-d1。
dmin=d+(1-1.6/z)p-d1
根圆直径:df=d-d1。
链轮参数计算工具软件功能。
1.单列链条参数的计算
2.双排和三排链计算。
3、四行以上计算。
链轮参数计算工具链轮端面齿廓。
1。它由三个圆弧aa、ab、cd和一条直线bc组成,简称三圆弧-直线齿形。用标准刀具加工时,不必在链轮工作图上画出端面齿廓,只需在图上注明“齿廓按3RGB1244-85制造”,但应画出链轮的轴向面齿廓,见图2,其尺寸可参考相关设计手册。参数计算前面已经提到过,不要重复!
2.链轮结构。
小直径链轮一般做成整体式,而中直径链轮大多做成轮辐板。为了便于搬运、夹紧和减轻重量,辐条板上开有孔,大直径链轮可制成组合式。这时,齿圈和轮芯可以用不同的材料制成!例如C45、不锈钢等。
3.链轮材料。
链轮的材料要保证齿有足够的强度和耐磨性,所以链轮的齿面一般要经过热处理,使其达到一定的硬度。
链轮参数计算工具更新日志。
1.优化内容。
2.细节更加突出,bug也没有了。
