Vladder是一款PLC编程软件，可以对多种控制器编程，方便用户设计控制器的工作方式，配置控制器的功能和操作命令，软件界面显示工程管理功能支持PC通信类型选择、PC通信高级设置、PLC系统信息设置，将项目相关的配置内容设置完毕就可以建立梯形图控制方案，为用户编辑控制器提供更多帮助，VladderV6.2官方版下载这款软件支持N80(民用系列)、T90(军民通用测试仪系列、U80(军用小型加固系列)、CMPAC(军用中大型系列)，如果你需要对这些类型的控制器编程就下载Vladder！

软件功能

      Vladder 是矩形科技PLC 和DDC 产品的编程软件，使用方便快捷，易于学习（支持离线仿真和在线实时编程），满足广大控制、监控、采集、运算、存储等自动化控制系统程序的要求。

      Vladder 软件的特点如下：

      1、支持国际标准IEC61131-3；

      2、支持梯形图编程语言；

      3、支持在线和离线仿真功能；

      4、支持包括以太网、RS232、RS485、GPRS-DTU 等通信方式对控制系统进行编程；

      5、支持在线的程序修改和调试；

      6、支持运行状态的程序实时修改；

      7、可实时监控控制系统的所有状态和变量；

      8、支持在线的通信监控调试助手；

      9、强大的状态机编程风格，使复杂的程序清晰明快；

      10、丰富的调试辅助工具；

      11、丰富的指令和功能块，包括自整定PID、运控、浮点数、通信、指针等；

      12、支持强大的子程序功能，可方便的进行模块化程序开发；

      13、支持C 语言用户自定义功能块功能，可方便的实现各种复杂的算法和通信功能；

软件特色

      1、Vladder提供多种指令添加，可以计时器添加、支持定时器添加

      2、可以在软件添加指令到设计界面，可以建立梯形图

      3、支持流程控制功能，添加设备工作的流程控制方案

      4、支持跳转指令添加，支持主程序循环添加，支持结束指令添加

      5、支持逻辑指令添加，数组的运算逻辑直接附加到主程序

      6、可以启动仿真器测试设备，可以运行PLC测试编程内容

      7、支持显示变里量、显示注释、十进制显示、十六进制显示、有符号十进制显示

      8、支持刷新PLC本体模块和连接的所有扩展模块。

      9、支持修改PLC的日期时间，将计算机或笔记本当前时间设置到PLC内。

安装方法

      1、打开vLadder6.2.exe软件直接安装，选择控制器类型

      2、提示软件的安装地址C:Program Files (x86)深圳市矩形科技有限公司VLadder

      3、提示软件的安装过程

      4、弹出插件安装界面，点击install安装

      5、软件已经安装到电脑，在开始菜单打开主程序

使用说明

      1、vLadder界面是中文，附加用户使用习惯，可以读取PLC设备数据

      2、可以启动PLC仿真软件、特殊寄存器及特殊位，查看帮助手册

      3、支持从PLC打开、保存到PLC、保存加密文件到PLC、PLC连线、PLC离线

      4、工程管理：PC通讯设置、PC高级设置、PLC设置、梯形图程序、用户IO配置表、IP地址配置表、状态信息

      5、PC高级配置；帧超时时间(ms)、字符超时时间(ms)、更新等待时间(ms)、设置当前页的等待时间

      6、视图界面；十六进制显示、有符号十进制显示、有符号十六进制显示、调试模式、工具条

      7、常用指令、定时器指令、计数器指令、数学运算指令、表格应用指令、逻辑运算指令、位应用指令

      8、辅助工具：变里注释、变量引用、查找替换、输出信息

官方教程

      刷新IP地址配置表

      用于查询或设置PLC以太网通讯的IP地址信息。包括MAC地址、IP地址、子网掩码、默认网关四个信息。

      打开方式

      方式一：

      点击“控制器”菜单下的“刷新IP地址配置表”。

      操作方法

      1、窗口属性：（如下图所示）

      1.1、MAC地址：显示PLC的网卡物理地址。

      1.2、IP地址：上位机设备与PLC通讯的地址。需与默认网关在同一个网段内。

      1.3、子网掩码：默认为：255.255.255.0.

      1.4、默认网关：与IP地址应该在同一个网段内，一般默认为路由器的IP地址。

      2、如何刷新IP地址配置表。

      2.1、刷新IP地址配置表需要关掉电脑上的杀毒软件或防火墙。

      2.2、本地连接与无线连接或其他连接只能选择其中一个连接方式。（建议选用本地连接，将其他连接停止掉）

      2.3、设置本地连接或无线连接IP地址，与PLC同一个IP地址。

      2.3.1、选择本地连接：点击本地连接的“常规”选项内的“属性”（如下图所示）

      2.3.2、选择TCP/IP协议：在弹出的对话框内选择“Internet 协议（TCP/IP）（如下图所示）

      2.3.3、设置IP地址：在弹出的对话框内设置IP地址、子网掩码、默认网关（如下图所示）

      2.4、笔记本或计算机与PLC连接（以太网连接），连接完成后给PLC上电。

      2.5、刷新IP地址配置表。点击“控制器”菜单下的“刷新IP地址配置表”。（如下图所示）

      原因分析

      刷新IP地址配置表不成功的情况，有可能是以下情况所造成的：

      通讯端口不对；

      通讯参数设置与目标PLC的通讯参数对不上；

      目标PLC未上电；

      通讯线连接有误或通讯接头未连接好；

      没有关闭杀毒软件或防火墙

      没有关闭无线连接或其他网络连接。

      没有设定IP地址。

      启动PLC仿真软件启动PLC仿真软件

      PLC仿真软件主要作用是给用户提供一个梯形图程序仿真、调试的一个平台，对于初学使用深圳矩形科技有限公司的PLC来说使用该仿真软件学习梯形图编程将会事半功倍，目前V1.0版本PLC仿真软件，支持大部分梯形图功能块，除Modbus主从，以太网主从，PID,高速脉冲输出入，等不在此仿真平台内。

      打开方式

      方式一：

      点击“帮助”菜单下的“启动PLC仿真软件”。

      如何 使用PLC仿真软件

      1.点击“帮助”菜单下的“启动PLC仿真软件”。(如下图所示）

      2.PLC仿真软件启动完毕后，就可以在VLadder中像操作真实的PLC一样，可以下载梯形图代码到PLC中，在线编程调试等。(如下图所示）

      3.新建一个工程，并编写程序。

      4.下载程序到仿真PLC内。

      注意事项

      启动“PLC仿真软件”后，VLadder中“工程窗口”-“PC通信类型选择”中的通信类型会自动调整为“以太网”，并且IP地址会变成"127.0.0.1"既PLC仿真软件的地址。

      梯形图程序梯形图程序

      用于在VLadder编程软件上显示或隐藏梯形图程序编辑窗口。

      打开方式

      方式一：

      点击“工程管理”菜单下的“梯形图程序”。

      方式 二：

      点击“工程管理”树形窗口下的“项目”中的“梯形图程序”中的“主程序”。

      操作方法

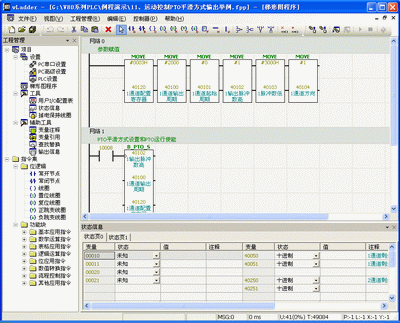

      1.用户如隐藏此窗口请通过以上打开方式显示梯形图程序窗口。（如下图所示）

      2.网络，梯形图代码的组成以网络为基本单位，一个网络由7行11列的小单元组成.（如下图所示）

      3.该窗口主要用于梯形图代码的编写、运行显示、在线编程调试.

      4.扫描方式请参照“VLadder软件扫描方式”详细描述。
